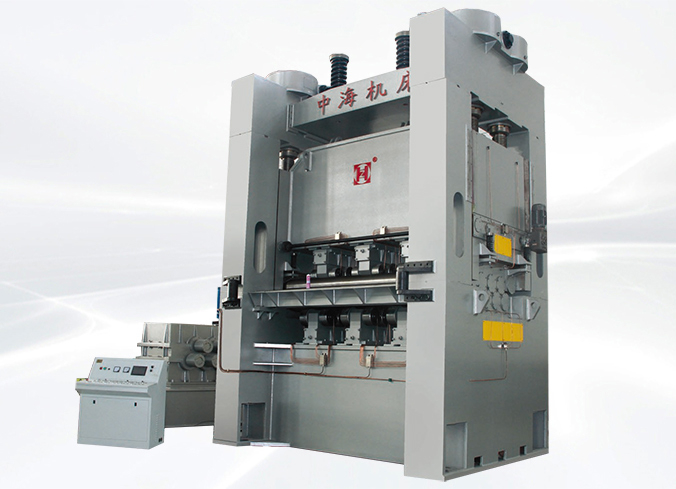

W43系列校平机

本机床为辊式金属板料整平专用设备，通常由动力、主机和电器控制等部分组成。利用多辊工作原理，使板料在上、下校平辊之间反复变形，消除应力，达到校平的目的。在上、下排工作辊外侧，设刚性支撑辊(轮)，构成四重式组辊结构。

立即咨询 服务支持

产品介绍 产品介绍

性能与结构：
本机床为辊式金属板料整平专用设备，通常由动力、主机和电器控制等部分组成。利用多辊工作原理，使板料在上、下校平辊之间反复变形，消除应力，达到校平的目的。在上、下排工作辊外侧，设刚性支撑辊(轮)，构成四重式组辊结构。板料通过本机校平，可明显改善其平整状态，提高工件的质量。可独立工作，用于单块板材的校平;亦可在本机前配置开卷、引料，后面配置剪切、垛料及联机机构等，通过控制系统连成性能完备的生产线，对金属卷材进行整平、分切。

产品参数 产品参数

规格型号 W43G-
3×1000 3×1600 6×2000 10×2000 12×1200 12×2000 12×2500 16×2000 16×2500 16×3200 20×2500 25×2500 30×3000 30×3000 32×2000 40×2500 50×3000 80×4000
最大矫平厚度
(mm)		 3 3 6 10 12 12 12 16 16 16 20 25 30 30 32 40 50 80 100
最大矫平宽度
(mm)		 1000 1600 2000 2000 1200 2000 2500 2000 2500 3200 2500 2500 3000 3000 2000 2500 3000 4000 2500
最小矫平厚度
(mm)		 0.8 0.8 1.5 2.5 3 3 4 4 4 4 5 6 6 10 8 10 12 25
板材屈服极限
(Mpa)		 280 240 360 360 360 360 360 360 360 360 360 360 280 360 360 360 360 800
工作辊辊距
(mm)		 60 80 100 150 150 165 165 200 200 210 250 250 300 400 300 400 500 800/900
工作辊直径
(mm)		 55 75 95 140 140 150 150 180 180 180 220 220 260 340 260 340 400 680/870
工作辊辊数
(n)		 19 15 13 13 11 11 11 11 11 11 9 9 9 9 9 7 7 7
矫平速度
(m/min)		 10 14.4 9 9 3-7 9 7 7 6 7 6 7 7 7 7 7 6 6-12
主电机功率
( Kw)		 15 18.5 37 45 30 55 63 75 75 90 75 90 85 85 110 132 140 2x450
外形尺寸
(长x宽x高)(mm)		 1.6x
4.55x
1.56		 4.74x
1.53x
2.2		 5.95x
1.48x
3		 6.84x
2.78x
3.47		 4.92x
2.18x
3.11		 7.2x
2.6x
3.8		 7.77x
2.6x
3.8		 7.87x
2.33x
4.77		 8.37x
2.33x
4.77		 9x
2.5x
4.8		 10.07×
2.43x
4.69		 11.5x
2.9x
5.9		 11.13x
2.5x
5.58		 10.85x
2.5x
5.89		 11×
2.9x
5.9		 11.6x
3.2x
6		 12.4x
3.6x
7.2		 22.79x
6.94x
13.22
